Grua de torre
Grua de torre LiebherrGrua de torre de montagem única
Montada uma vez, já na altura final: a obra não para para subir a grua. Plano de carga, montagem e assistência no mesmo contrato.
Especificação
Ficha técnica
| Carga máxima | 8.000 kg78,5 kN (8,0 tf) · raio de 2,1 a 10,9 m |
|---|---|
| Comprimento da lança | 50,00 m |
| Carga na ponta | 1.500 kg14,7 kN (1,5 tf) |
| Altura sob gancho | 49,86 m |
| Altura total | 55,73 m |
| Montagem | base fixa em fundaçãosobre trilhos, opcional |
| Velocidade de içamento | 1,6 a 16,0 m/mincom 8.000 kg · 58 m/min com 4.800 kg |
| Mecanismo de içamento | 61 kW |
| Potência instalada | 81,0 kW |
| Contrapeso | 12.250 kg120,1 kN (12,3 tf) |
| Bitola dos trilhos (opcional) | 6,00 m |
| Raio mínimo de curva (trilhos) | 8,50 m |
| Velocidade de translação (trilhos) | 25,0 m/min |
Origem: catálogo do fabricante, LiebherrOrigem: catálogo do fabricante.
Capacidade
Curva e tabela de carga
Carga admissível por raio. Troque a lança para ver a curva e a tabela correspondentes. Lanças de 45 e 40 m: valores de exemplo.
| raio (m) | 10,9 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|---|---|---|
| kg | 8.000 | 5.730 | 4.220 | 3.310 | 2.710 | 2.280 | 1.950 | 1.700 | 1.500 |
| kN (tf) | 78,5 (8,0) | 56,2 (5,7) | 41,4 (4,2) | 32,5 (3,3) | 26,6 (2,7) | 22,4 (2,3) | 19,1 (1,9) | 16,7 (1,7) | 14,7 (1,5) |
| raio (m) | 12,1 | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
|---|---|---|---|---|---|---|---|---|
| kg | 8.000 | 6.370 | 4.710 | 3.740 | 3.100 | 2.650 | 2.310 | 2.050 |
| kN (tf) | 78,5 (8,0) | 62,5 (6,4) | 46,2 (4,7) | 36,7 (3,7) | 30,4 (3,1) | 26,0 (2,6) | 22,7 (2,3) | 20,1 (2,0) |
| raio (m) | 13,2 | 15 | 20 | 25 | 30 | 35 | 40 |
|---|---|---|---|---|---|---|---|
| kg | 8.000 | 7.040 | 5.290 | 4.240 | 3.530 | 3.030 | 2.650 |
| kN (tf) | 78,5 (8,0) | 69,0 (7,0) | 51,9 (5,3) | 41,6 (4,2) | 34,6 (3,5) | 29,7 (3,0) | 26,0 (2,6) |
Conformidade
Norma aplicável
NR-18Instalação, operação e manutenção de grua; plano de carga.NBR 8400Cálculo de equipamento de levantamento.NR-35Montagem, telescopagem e manutenção.NR-12Segurança de máquinas e equipamentos.
Entregue com o equipamento
Documentos da obra
- Plano de carga e riggingplanta + tabela de içamentos · modelo
- Estudo técnico de cargas na basecargas estática e dinâmica · modelo
- ART de montagemmodelo de resumo da ART · modelo
- Termo de devoluçãoitens e estado · modelo
- Tabela de carga por raio e lança
Miniaturas de documentos simulados: mostram o formato do que é entregue, sem validade.
Aplicações
Onde entra na obra
A grua fica na altura final até a desmontagem, sem parada para ascensão.
Lança longa cobre o canteiro a partir de um ponto. Com base sobre trilhos, a grua percorre frentes longas.
A maior capacidade fica junto da torre. A tabela de carga dá o valor por raio.
Vídeo da frota · 2 min 25 sVídeo
GRUAMAX torre em operação

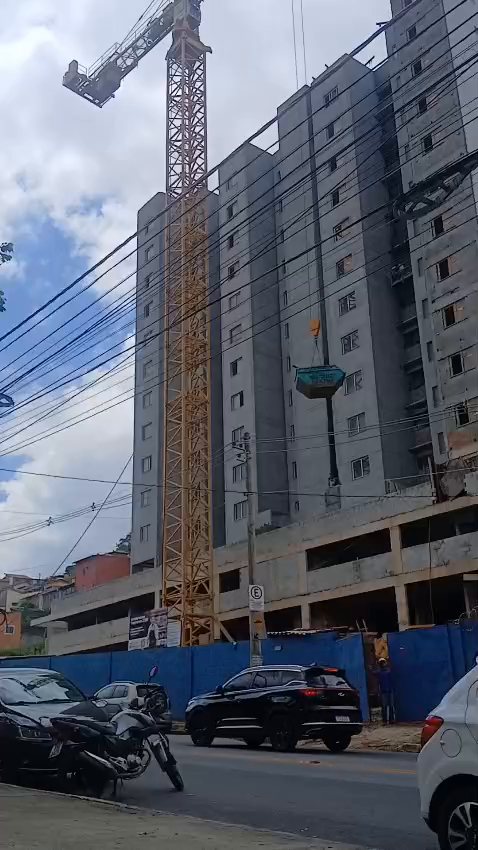

GRUAMAX içando carga ao lado de um edifício em construção.
